3系列MDO混合域示波器以其强大的功能和灵活性在电子测试和测量领域得到了广泛应用。其中，高级触发功能是3系列MDO混合域示波器的重要特性之一，它为用户提供了精确捕获和分析复杂信号的能力。以下是对3系列MDO混合域示波器高级触发功能的详细介绍。

一、概述

高级触发功能是示波器的一种重要特性，它允许用户根据信号的特定特征设置触发条件，从而精确捕获和分析感兴趣的信号。3系列MDO混合域示波器的高级触发功能不仅支持传统的触发模式，如边沿触发、脉宽触发等，还提供了更加复杂和高级的触发选项，如逻辑触发、串行数据触发、并行数据触发等。这些高级触发功能使得用户能够更准确地捕获和分析复杂信号，提高测试效率和准确性。

二、示波器高级触发功能详解

1、边沿触发

边沿触发是示波器中最基本的触发模式之一。它允许用户根据信号的上升沿或下降沿来设置触发条件。在3系列MDO混合域示波器中，边沿触发功能得到了进一步优化，用户可以根据需要设置触发电平、触发方向（上升沿或下降沿）以及触发后的采集时间等参数。

2、脉宽触发

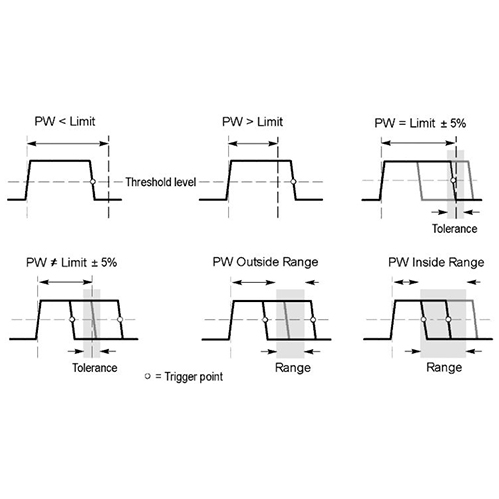

脉宽触发允许用户根据信号的脉冲宽度来设置触发条件。在3系列MDO混合域示波器中，用户可以设置脉宽触发的阈值、脉宽范围以及触发后的采集时间等参数。这种触发模式对于分析具有特定脉冲宽度的信号非常有用，如PWM（脉冲宽度调制）信号。

3、逻辑触发

逻辑触发是3系列MDO混合域示波器提供的一种高级触发功能。它允许用户根据多个数字信号的逻辑状态来设置触发条件。例如，用户可以设置当某个信号为高电平，而另一个信号为低电平时触发采集。逻辑触发功能在调试复杂的数字系统时非常有用，因为它可以帮助用户快速定位感兴趣的信号事件。

4、串行数据触发

串行数据触发是3系列MDO混合域示波器的另一项高级触发功能。它允许用户根据串行数据包的特定特征来设置触发条件，如数据包的内容、数据包的长度、数据包的起始位或停止位等。这种触发模式对于分析串行通信协议的数据包非常有用，如I2C、SPI、UART等。

5、并行数据触发

并行数据触发允许用户根据多个并行数据线的状态来设置触发条件。在3系列MDO混合域示波器中，用户可以设置并行数据触发的数据模式、数据值范围以及触发后的采集时间等参数。这种触发模式对于分析并行数据总线上的信号非常有用，如内存总线、处理器总线等。

6、条件触发

条件触发是一种更加复杂的触发模式，它允许用户根据多个触发条件的组合来设置触发条件。在3系列MDO混合域示波器中，用户可以创建多个触发条件，并设置它们之间的逻辑关系（如与、或、非等），从而实现对复杂信号的精确捕获和分析。

7、定时触发

定时触发允许用户根据时间间隔来设置触发条件。在3系列MDO混合域示波器中，用户可以设置定时触发的间隔时间、触发次数以及触发后的采集时间等参数。这种触发模式对于分析周期性信号或需要定时采集的信号非常有用。

三、高级触发功能的应用

1、调试复杂系统

在调试复杂的电子系统时，高级触发功能可以帮助用户快速定位和分析感兴趣的信号事件。例如，当系统出现故障时，用户可以使用逻辑触发功能来捕获多个数字信号的逻辑状态，从而确定故障的原因和位置。

2、分析串行通信

在分析串行通信协议时，高级触发功能可以帮助用户捕获和分析串行数据包的内容。例如，用户可以使用串行数据触发功能来捕获I2C总线上的数据包，并分析数据包的内容、长度和格式等。

3、测试高速数字电路

在测试高速数字电路时，高级触发功能可以帮助用户精确捕获和分析高速信号的时序和波形。例如，用户可以使用并行数据触发功能来捕获内存总线上的并行数据信号，并分析数据的读写时序和波形特征。

4、优化电源管理

在优化电源管理系统时，高级触发功能可以帮助用户捕获和分析电源信号的动态变化。例如，用户可以使用条件触发功能来捕获电源信号在不同负载条件下的波形和参数变化，从而优化电源管理系统的性能和稳定性。

四、使用技巧与注意事项

1、合理设置触发条件

在使用高级触发功能时，用户需要根据信号的特征和测试需求合理设置触发条件。如果触发条件设置得过于复杂或不合理，可能会导致无法正确捕获和分析信号。

2、注意触发后的采集时间

触发后的采集时间是示波器的一个重要参数，它决定了示波器在触发后能够采集到的信号长度。用户需要根据信号的周期和特征来合理设置触发后的采集时间，以确保能够采集到完整的信号波形。

3、利用示波器的其他功能

3系列MDO混合域示波器不仅提供了高级触发功能，还提供了丰富的其他功能，如波形测量、频谱分析、协议解码等。用户可以根据需要利用这些功能来进一步分析和处理捕获到的信号。

4、定期维护和校准

为了确保示波器的准确性和可靠性，用户需要定期对示波器进行维护和校准。这包括清洁示波器的探头和接口、检查示波器的性能指标以及进行必要的校准操作等。

泰克3系列示波器的高级触发功能为用户提供了精确捕获和分析复杂信号的能力。通过合理利用这些高级触发功能，用户可以更高效地调试复杂系统、分析串行通信协议、测试高速数字电路以及优化电源管理系统等。同时，用户也需要注意合理设置触发条件、注意触发后的采集时间以及利用示波器的其他功能来进一步分析和处理信号。
